Joint torique de réservoir

Message par Tanxane le Sam 28 Fév 2009 - 17:51

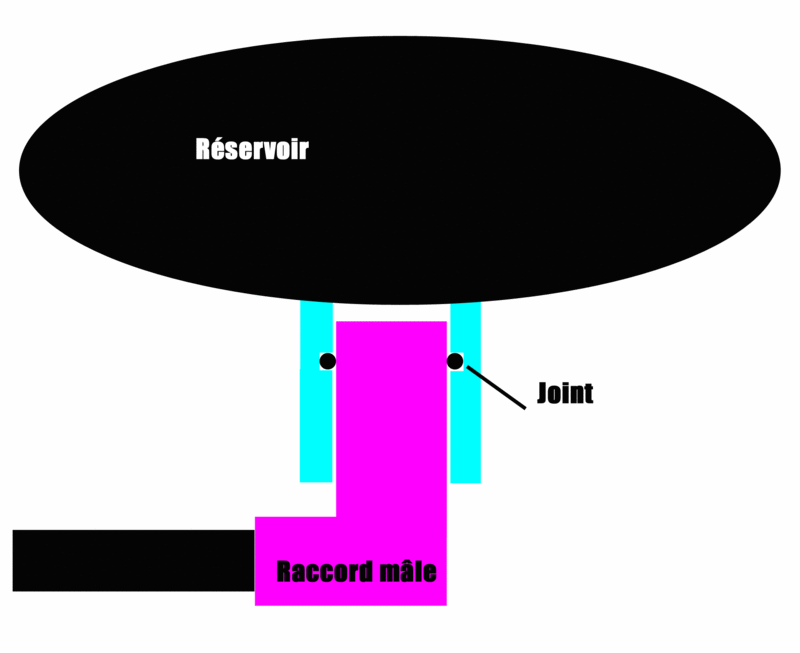

Sous mon réservoir il y a un raccord femelle chromé pour que l'essence puisse sortir et dans ce raccord il y a un petit joint torique.
A force de démonter et de remonter le réservoir, ce petit joint a fini par s'abimer. Comme sur les modèles injection l'essence est sous pression, ça a fini par fuir.

J'appelle donc Harley pour m'enquérir de la pièce, et là surprise !!! enfin pas vraiment.

Alors que partout un joint torique coûte au grand maximum 25centimes, chez HD, il vous en coûtera au moins 100€…….

On ne détaille pas chez Harley, on vous vend tout d'un bloc, le tout emballé dans des explications délirantes…

Après moult tergiversations et mûres réflexions, il apparait que ce joint de 10X2 est d'une taille commune et métrique.
10mm de diamètre intérieur et 2mm de tore (ce qui fait 14mm de diamètre extérieur)

Le plus drôle dans l'histoire c'est que tous les conces et tous les gris en ont de ces joints, c'est la référence 11105, utilisé pour le bouchon de vidange du primaire….

Donc, si vous avez une fuite au niveau du raccord, demandez simplement la ref 11105 sans donner de plus amples explications…



_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
pomecanelle

Féminin
Nombre de messages : 3969
Age : 50
Localisation : carcassonne
Date d'inscription : 16/05/2007

Ma Moto
Modele: 883 XLH
Année: 1990

Re: Joint torique de réservoir

Message par pomecanelle le Sam 28 Fév 2009 - 18:42

merci pour l'info je me demandais justement quel joint c'était pour le bouchon de vidange du primaire rir2
avatar
FredP
Modo

Masculin
Nombre de messages : 3654
Age : 52
Localisation : Var West Hills
Date d'inscription : 20/11/2006

Ma Moto
Modele: Street Bob
Année: 2011

Re: Joint torique de réservoir

Message par FredP le Sam 28 Fév 2009 - 18:49

C'est ballot, j'ai du 10 x 2,5 en stock au boulot fou1

Bon, Tanx, à force de bricoler ta mob' injectée, elle finira par marcher presque aussi bien qu'un carbu cassé

rir4 rir4 rir4
Haarg1


_________________
"I'm planning on going, not stopping."
(Herbert James "Burt" Munro)
avatar
Terminator

Masculin
Nombre de messages : 4696
Age : 62
Localisation : La Méditerranée, au bord... D'une ile, c'est encore mieux !
Date d'inscription : 10/01/2008

Ma Moto
Modele: Terminator, quoi... LE FAT-BOY !
Année: 2006

Re: Joint torique de réservoir

Message par Terminator le Sam 28 Fév 2009 - 20:01

J'aime bien le rugby,
mais pas au point d'avoir un réservoir ovale...

Moi je ne démonte pas le réservoir !
Mais bon, je me fais un post-it...
"en cas de problème sur ma bécanne,
appeler Tanxane !"

avatar
DidBoum
Admin

Masculin
Nombre de messages : 11901
Age : 60
Localisation : Béarn Libre
Date d'inscription : 17/11/2006

Ma Moto
Modele: Eletra FLH - 500CX - Motobec 50V
Année: 2007 - 1982 - 1971

Re: Joint torique de réservoir

Message par DidBoum le Dim 1 Mar 2009 - 8:09

FredP a écrit:Bon, Tanx, à force de bricoler ta mob' injectée, elle finira par marcher presque aussi bien qu'un carbu cassé

rir4 rir4 rir4
Haarg1

+1

mortde mortde mortde


_________________
L'homme jeune marche plus vite que l'ancien, mais l'ancien connait la route ....
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14923
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Joint torique de réservoir

Message par Tanxane le Dim 1 Mar 2009 - 10:24



Vos basses moqueries ne me touchent point !




_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
~_YoYo_~

Nombre de messages : 1661
Age : 53
Date d'inscription : 26/01/2007

Ma Moto
Modele: Street Bob
Année: 2009

Re: Joint torique de réservoir

Message par ~_YoYo_~ le Dim 1 Mar 2009 - 14:34

Bravo ! et merci de l'info tanxounet Wink
avatar
dolu13

Masculin
Nombre de messages : 7
Age : 54
Localisation : istres
Date d'inscription : 30/07/2014

Ma Moto
Modele: street bob
Année: 2009

joint torrique

Message par dolu13 le Ven 1 Aoû 2014 - 6:58

Salut j’ai le même problème help
sur mon street bob de 2009
Peut tu stp m’expliquer comment on démonte ce flexible au niveau du reservoir afin de pouvoir changer le joint torique de 10*14
merci
ludo
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14923
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Joint torique de réservoir

Message par Tanxane le Ven 1 Aoû 2014 - 10:21

Salut Ludo,
En fait c'est pas bien compliqué mais ça demande un peu de doigté

Tu débranches la durite de carburant en levant la collerette du raccord du réservoir. des fois c'est dur (des fois c'est mou  rir4 )

Avec une pince fine (pince à épiler) et un tout petit tournevis, tu retires le joint qui est situé dans le raccord du réservoir.

Ensuite tu remets le neuf non sans l'avoir légèrement lubrifié pour qu'il se positionne correctement.
Par contre c'est là qu'il te faudra être patient et malin parce que ce con de joint il n'a pas du tout envie de se laisser faire.


_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
dolu13

Masculin
Nombre de messages : 7
Age : 54
Localisation : istres
Date d'inscription : 30/07/2014

Ma Moto
Modele: street bob
Année: 2009

Re: Joint torique de réservoir

Message par dolu13 le Ven 1 Aoû 2014 - 12:47

ok merci a toi pour cette réponse rapide
donc si j'ai bien compris ,je relève le raccord chromé et je tire la durite vers le bas.je change le joint et je réenclenche en force la durite comme un raccord de jardin du type gardena
a+ et merci encore
ludo
avatar
FredP
Modo

Masculin
Nombre de messages : 3654
Age : 52
Localisation : Var West Hills
Date d'inscription : 20/11/2006

Ma Moto
Modele: Street Bob
Année: 2011

Re: Joint torique de réservoir

Message par FredP le Ven 1 Aoû 2014 - 18:12

Ouaip', tout pareil que le gardena...


_________________
"I'm planning on going, not stopping."
(Herbert James "Burt" Munro)

fredfatboy100th

Masculin
Nombre de messages : 1
Age : 48
Localisation : troyes
Date d'inscription : 08/04/2015

Re: Joint torique de réservoir

Message par fredfatboy100th le Mer 8 Avr 2015 - 20:28

Bonsoir à tous,
Même problème depuis ce matin sur mon Fat. J'ai essayé de changer le joint mais je dois avoir un gçne copperfield car je n'ai jamais retrouvé l'ancien et après avoir mis le neuf, celui-ci aussi a disparu. Vais-je être obligé de démonter tout le système ? C'est vraiment pas fastoche à remplacer.
avatar
Entonox

Masculin
Nombre de messages : 1255
Age : 54
Localisation : 65
Date d'inscription : 17/02/2010

Ma Moto
Modele: FLSTC
Année: 2004

Re: Joint torique de réservoir

Message par Entonox le Mer 8 Avr 2015 - 20:53

Bizarre bizarre !! cri
avatar
Captain Yvig

Masculin
Nombre de messages : 7535
Age : 60
Localisation : Oléron en Saintonge
Date d'inscription : 16/09/2008

Ma Moto
Modele: Dyna Super Glide
Année: 2013

Re: Joint torique de réservoir

Message par Captain Yvig le Mer 8 Avr 2015 - 22:31

Oh putain qu'est-ce que c'est encore que ça?
avatar
dolu13

Masculin
Nombre de messages : 7
Age : 54
Localisation : istres
Date d'inscription : 30/07/2014

Ma Moto
Modele: street bob
Année: 2009

Re: Joint torique de réservoir

Message par dolu13 le Mer 26 Aoû 2015 - 11:31

salut a tous
après avoir démontée la pièce femelle qui se trouve fixée au réservoir je me retrouve avec un tuyau transparent rempli d'essence . quelqu’un sait t'il a quoi il sert? et surtout comment on l’enlève car apparemment il a l'air juste emboité en force mais je n'ai pas osé tirer dessus......
merci d'avance
ludo
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14923
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Joint torique de réservoir

Message par Tanxane le Jeu 27 Aoû 2015 - 0:26

Ben, il sert à envoyer l'essence qui sort de chez le pompiste vers Jupiter pour alimenter Casimir en Gloubiboulga et le rendre joyeux....

Sois précis.
Tu veux faire quoi, le tuyau il est fixé à quoi, mets nous une image au besoin. On est des dieux géniaux en mécanique mais pas de don d'extralucide pour l'instant.


_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
Entonox

Masculin
Nombre de messages : 1255
Age : 54
Localisation : 65
Date d'inscription : 17/02/2010

Ma Moto
Modele: FLSTC
Année: 2004

Re: Joint torique de réservoir

Message par Entonox le Jeu 27 Aoû 2015 - 1:19

je pense qu'il a dévissé le support de connection du racord  de durit d'essence et donc il se retrouve avec la durit annelée qui se trouve à l'interieur du réservoir en provenance de la pompe.

Regarde là : http://planet-bikers.goodforum.net/t16283-connection-essence-sur-injection
avatar
dolu13

Masculin
Nombre de messages : 7
Age : 54
Localisation : istres
Date d'inscription : 30/07/2014

Ma Moto
Modele: street bob
Année: 2009

Re: Joint torique de réservoir

Message par dolu13 le Jeu 27 Aoû 2015 - 9:24

ok les gars et tout d'abord merci pour vos réponse rapide
oui effectivement mes explications sont pas très claires.....
je vais prendre une photo
en faite j'ai démonté la partie chromé qui est fixé au réservoir et sur cette pièce a l’intérieure du réservoir est fixé une durite transparente annelée avec l'essence dedans
en faite le but de tout ca est de changé ce fameux raccord car le joint a l'interieur est hs et bien sue je n'arrive pas a changer juste se putain de joint.....je vais finir par le fumer!!!!!
merci
ludo
avatar
dolu13

Masculin
Nombre de messages : 7
Age : 54
Localisation : istres
Date d'inscription : 30/07/2014

Ma Moto
Modele: street bob
Année: 2009

Re: Joint torique de réservoir

Message par dolu13 le Ven 28 Aoû 2015 - 16:29

voili voilou la fameuse foto








merci
ludo
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14923
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Joint torique de réservoir

Message par Tanxane le Ven 28 Aoû 2015 - 17:00

Ah ben voilà.... Maintenant c'est clair.
Ce tuyau est simplement le tuyau qui va de la pompe à essence située dans le réservoir au connecteur que tu as dans la main.
Maintenant que tu l'as démonté, je te suggère de le contrôler sérieusement voir même de le remplacer.
Vu que pour démonter le connecteur tu as rotaté le tuyau, il se peut que celui-ci soit endommagé ce qui va générer un beau merdier dans ton alimentation en essence et tout un tas de codes erreur pouvant aller jusqu'à des CKP déffectueux.
Pour ton joint, tu vois que c'est un torique tout con, il te suffit de le retirer par le bas et d'en remettre un neuf (compatible essence).
Au remontage, pour éviter de tortiller à nouveau le joli tuyau translucide, tu le déconnectes de la pompe à essence et tu visses le raccord.
Avant de réintroduire la partie mâle dans le raccord, lubrifies les 2 parties avec de l'huile moteur et un pinceau, ça t'évitera de craquer le petit joint torique (lui aussi) qui est à l'origine de ce topic.
