Didacticiel montage Power Commander U.S.B III

Message par Tanxane le Jeu 4 Sep 2008 - 22:43

C'est parti, petite journée de repos, je décide donc de monter le PCIII sur le Dyna d' Agnès...

La Mob :

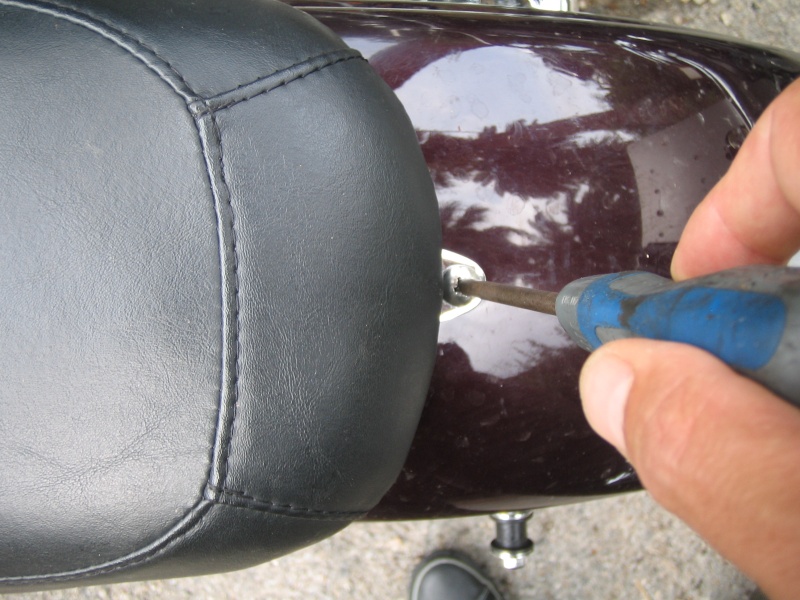

Je démonte la selle


Je retire le cache du boiter électrique


Je débranche la grosse prise de l'ECU (la languette de verrouillage est dessous)


Je dévisse le boitier électrique (T40)


Je vire ce connecteur


Pour accéder à cette dernière vis de fixation du boitier électrique


Je coupe ce collier pour pouvoir tirer le boitier électrique au maximum


Je sors le boitier électrique et retire la grosse prise de l'ECU


Je prends la grosse prise grise du PCIII et je la glisse par le trou de la selle en direction du boitier électrique. Elle vient donc à la place de celle d'origine.


Puis je passe la prise noire du PCIII


Voici comment les branchements doivent être :


Seulement, tout ça doit être caché. je glisse donc la prise de l'ECU sous le cadre, je glisse ensuite la prise noire et je les connecte ensemble (c'est la partie la plus chiante) Il ne faut pas hésiter à faire de la place en coupant les colliers plastique gênant pour donner du mou.


Une fois les deux prises raccordées et bien calées, j'attache bien tout à renforts de colliers (en faisant attention de bien les postionner pour cacher les "noeuds"


Je passe ensuite à la sonde lambda du cylindre arrière


Je la déconnecte et lui mets son joli bonnet (leurre)


J'en ai fini pour la partie arrière, du moins en ce qui concerne le boitier électrique, je le repositionne donc en premier la vis du bas


Je vérifie que rien ne gène et qu'aucun câble ne sera pincé avant de visser, je ne serre pas à fond.


Ensuite je fais du ménage sous la selle pour préparer l'arrivée du boitier, je tombe tous les câbles et leurs connecteurs le plus bas possible


Voilà, la place est nette pour accueillir la PCIII


Je le positionne ainsi pour pouvoir accéder facilement à la prise USB


Je revisse les 2 Torx du haut


Et je serre la vis de fixation centrale du boitier


Je remets mon cache


Je bouche ensuite ce trou avec du chaterton pour éviter les projections d'eau sur le Power Commander (les dégâts pourraient être énormes)


J'attaque ensuite la sonde lambda du cylindre avant, elle se situe derrière le régulateur


Je la retire, je la débranche et lui met son joli bonnet (leurre)


Je glisse ensuite le connecteur dans la plaque derrière le régulateur


Je fais de même avec le câble de la sonde, 2 colliers... Et je vais me laver !!!!
Ben ouai quoi, la chaleur, les moustiques....


De retour, je démarre le portable, j'installe le logiciel


Je branche le câble sur le PCIII


L'autre bout sur l'ordi


Je démarre l'application, je démarre la moto, je charge la MAP, je la bidouille. Une fois terminé, je n'oublie pas de mettre les petits caches sur les 2 connecteurs du PCIII




Je pars me boire une bière chez Luigi qui est en train de désosser une Deuce.

Bizatous!

_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
Coxbow

Masculin
Nombre de messages : 1959
Age : 52
Localisation : Bruxelles
Date d'inscription : 13/04/2007

Ma Moto
Modele: Sportster 883
Année: 100ieme Anniversaire

Re: Didacticiel montage Power Commander U.S.B III

Message par Coxbow le Jeu 4 Sep 2008 - 22:47

et tout ca pour quel resultat final ?
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14919
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Didacticiel montage Power Commander U.S.B III

Message par Tanxane le Jeu 4 Sep 2008 - 22:58

Le POWER COMMANDER est un module de réglage d'injection et pour certain modèles d'allumage, qui se branche en série sur le faisceau d'origine de la moto. Il utilise l'équipement standard de connexion de la moto, ce qui implique qu'il ne nécessite aucune modification du faisceau. La plupart des installations prennent moins de 15 minutes et certaines moins de 5 minutes ! L'acquisition et les modifications des données se fait grâce au microprocesseur intégré au boîtier ce qui permet une re-programmation des courbes d'essence et d'allumage. Grâce à cette technologie, il est désormais possible d'obtenir des possibilités de réglages infinies sans modifier de façon définitive le paramétrage de base de la centrale électronique de la moto. En effet, une fois le boîtier démonté, la moto retrouve son paramétrage d'injection d'origine. Le POWER COMMANDER est préprogrammé d'origine mais il offre également une capacité illimitée de réglage pour correspondre au mieux aux spécificités de votre moto. Le pack POWER COMMANDER comprend le logiciel et le kit de connexions nécessaires pour modifier la cartographie ou charger de nouvelles Map (Map : ensemble des tables de réglages qui composent la cartographie d'une injection).


_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
DidBoum
Admin

Masculin
Nombre de messages : 11896
Age : 60
Localisation : Béarn Libre
Date d'inscription : 17/11/2006

Ma Moto
Modele: Eletra FLH - 500CX - Motobec 50V
Année: 2007 - 1982 - 1971

Re: Didacticiel montage Power Commander U.S.B III

Message par DidBoum le Jeu 4 Sep 2008 - 23:08

Beau boulot respe


_________________
L'homme jeune marche plus vite que l'ancien, mais l'ancien connait la route ....
avatar
vince 24

Masculin
Nombre de messages : 703
Age : 56
Localisation : 13
Date d'inscription : 18/11/2006

Ma Moto
Modele: 48 power !
Année: 2012

Re: Didacticiel montage Power Commander U.S.B III

Message par vince 24 le Jeu 4 Sep 2008 - 23:38

rien à dire, le progrès c'est beau et sans déconner tu as très bien expliqué la chose, même moi j'ai compris, c'est dire...

je crois que je vais faire la même chose...

merde non , je crois que je ne peux pas, j'ai un carbu rir4















oksor1
avatar
polmar

Masculin
Nombre de messages : 2764
Age : 65
Localisation : Saint-Malo, 35400
Date d'inscription : 18/11/2006

Ma Moto
Modele: Sportster 1200R
Année: 2006

Re: Didacticiel montage Power Commander U.S.B III

Message par polmar le Ven 5 Sep 2008 - 8:33

Tu fais la même chose avec un carbu, sauf régler différement l'envoi du mélange dans les 2 cylindres.

Il faut guère plus q'un tournevis et passer son temps à faire des essais ce qui implique à chaque fois le démontage du carbu pour accéder aux gicleurs. avec la difficulté de revenir exactement à un réglage antérieur.


Dernière édition par polmar le Ven 5 Sep 2008 - 13:28, édité 1 fois
avatar
biker39

Masculin
Nombre de messages : 3642
Age : 70
Localisation : JURA
Date d'inscription : 16/03/2008

Ma Moto
Modele: shovel FLH 1200 police
Année: 1977

Re: Didacticiel montage Power Commander U.S.B III

Message par biker39 le Ven 5 Sep 2008 - 8:45

super l'explication en images, bravo Tanxane, si on avait des reportages comme le tiens chaque fois qu'on bidouille, on se prendrait moins la tete
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14919
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Didacticiel montage Power Commander U.S.B III

Message par Tanxane le Ven 5 Sep 2008 - 9:58

polmar a écrit:Tu fais la même chose avec un carbu, sauf régler différement l'envoi du mélange dans les 2 cylindres.

Il faut guère plus q'un tournevis et passer son temps à faire des essais ce qui implique à chauqe fois le démontage du carbu pour accéder aux gicleurs. avec la difficulté de revenir exactement à un réglage antérieur.

C'est exactement ça Polmar...

J'ai le mélange du cylindre arrière qui est légèrement plus riche que celui de l'avant, à chaque fois que je fais une modif sur ma Map, je la sauvegarde dans mon ordi en lui donnant un nom exotique. A tout moment, je peux en 30s revenir à nimporte quel réglage précédent.


_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
Isabeau

Féminin
Nombre de messages : 6133
Age : 9
Localisation : Toulouse et sur les routes
Date d'inscription : 28/06/2007

Ma Moto
Modele: Sportster C 883 blanc nacré + Forty-Eight
Année: le 8 2004 / le 48 2011

Re: Didacticiel montage Power Commander U.S.B III

Message par Isabeau le Ven 5 Sep 2008 - 10:04

J'suis impressionnée ! No Tu "mécaniques" avec tes bijoux ???? horreur legal

Imagine ! Tu peux "t'arracher" l'index et là... fini de te curer le nez ! nez

Et pire, t'arracher l'auriculaire, et là... pour le nettoyage des "cages à miel" ça deviendrait impossible scratch

Pour le reste, je suis épatée ! un1 yahoo
avatar
Coxbow

Masculin
Nombre de messages : 1959
Age : 52
Localisation : Bruxelles
Date d'inscription : 13/04/2007

Ma Moto
Modele: Sportster 883
Année: 100ieme Anniversaire

Re: Didacticiel montage Power Commander U.S.B III

Message par Coxbow le Ven 5 Sep 2008 - 10:13

don lorsqu'on change d'ehappement par exemple le Power remplace le bidule qu'HD nous vend plus de 600€ 'est bien ca ?

il coute combien de Power ?
avatar
DidBoum
Admin

Masculin
Nombre de messages : 11896
Age : 60
Localisation : Béarn Libre
Date d'inscription : 17/11/2006

Ma Moto
Modele: Eletra FLH - 500CX - Motobec 50V
Année: 2007 - 1982 - 1971

Re: Didacticiel montage Power Commander U.S.B III

Message par DidBoum le Ven 5 Sep 2008 - 10:35

Coxbow a écrit:don lorsqu'on change d'ehappement par exemple le Power remplace le bidule qu'HD nous vend plus de 600€ 'est bien ca ?

il coute combien de Power ?

ça revient a avoir 2 carbu 1 par cylindre et que tu regles en gant blanc avec ton ardi ...

elle est pas belle la vie !... cool

http://cgi.ebay.fr/Power-Commander-III-USB-PC3-PC-3-HARLEY-DAVIDSON_W0QQitemZ180271890590QQihZ008QQcategoryZ115637QQcmdZViewItem


_________________
L'homme jeune marche plus vite que l'ancien, mais l'ancien connait la route ....
avatar
polmar

Masculin
Nombre de messages : 2764
Age : 65
Localisation : Saint-Malo, 35400
Date d'inscription : 18/11/2006

Ma Moto
Modele: Sportster 1200R
Année: 2006

Re: Didacticiel montage Power Commander U.S.B III

Message par polmar le Ven 5 Sep 2008 - 13:32

Dans ton lien E-bay, il n'est pas fait mention des leurres des sondes Lambda.

D'où risquent de prises de tête avec, au mieux, des voyants qui restent allumés ou pire une moto inréglable, si ils ne sont pas fournis. pleure
avatar
Krashtest

Masculin
Nombre de messages : 217
Age : 42
Localisation : Toulôôôôuse
Date d'inscription : 08/12/2006

Ma Moto
Modele: Sportser 883 Custom
Année: 1999

Re: Didacticiel montage Power Commander U.S.B III

Message par Krashtest le Ven 5 Sep 2008 - 14:08

Brancher une Harley sur un ordinateur est une opération contre-nature que je me refuserait toujours de faire ....
avatar
sergentgarcia

Masculin
Nombre de messages : 1392
Age : 55
Localisation : yvelines
Date d'inscription : 04/12/2006

Ma Moto
Modele: dyna super glide custom
Année: 2008

Re: Didacticiel montage Power Commander U.S.B III

Message par sergentgarcia le Ven 5 Sep 2008 - 14:30

Tres bien fait et detaille Didactique c'est le mot juste. un1

Mais ...est ce bien necessaire d'avoir une infinite de reglages sur une
HD plus ou moins stock, qui par definition, n'est pas une machine de GP ?
Je ne vois pas trop l'utilite. Mais peut etre me trompe je.
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14919
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Didacticiel montage Power Commander U.S.B III

Message par Tanxane le Sam 6 Sep 2008 - 12:55

Yess Sergeant, les normes anti pollution contraignent la MoCo à apauvrir le ratio Air/Essence. ce qui provoque une chauffe moteur plus importante induisant une meilleure combustion du mélange donc moins de gaz "nocifs" à la sortie des échappements.
Le souci avec cette surchauffe moteur (au delà de la gène pour le conducteur) c'est que le moulin apprécie moyennement surtout en ville, en été, dans les embouteillages.

Le récent reportage sur l'analyse d'une HD après 50 000km prouve bien que le muselage du moteur induit une usure prématurée sur le cylindre arrière ceci dû essentiellement au trio filtre à air à petit débit + échappements constipés + mélange très pauvre.

Il est donc conseillé de se mettre hors-la-loi en libérant ce pauvre moulin par le biais d'un filtre à plus grand débit, des échappements normaux et un mélange normal.

Comme je l'ai déjà dit sur ce forum, il est tout à fait possible moyenant 500€ de passer en carbu cependant, pour ce qui me concerne, je suis adepte de l'injection pour sa plus grande facilité de réglages et ses possibilités quasi infinies.

@ Trash : J'appelle ça voir court :
Je n'ai pas de télé parce que l'écran ne me renvoie que les élucubrations délirantes du monde vérolé par le profit à tout prix.
Je branche mon ordinateur sur ma Harley parce qu'il me renvoie l'image de son moteur qui vibre et tressaute au grès de mes réglages.

Un de mes meilleurs amis ici à Cannes est un très bon mécanicien Harley, comme beaucoup d'entre eux, c'est un ours, la première fois qu'il m'a vu débarquer avec mon injection il m'a dit "casse toi avec ta merde" .... Quand j'ai monté mon premier Power Commander, la curiosité l'a incité à venir voir, il n'a pas pu s'empécher de me conseiller, il a même mit les pattes sur ma machine.....
Quand j'ai branché l'ordinateur, il s'est retourné et a allumé une cloppe
Quand j'ai démaré le moteur, il a regardé l'écran et ses yeux se sont écarquillés, il a sourit et il a dit ..... "Merde !!! j'suis qu'un con de réac et là tu me mets face à mon trou du cul" ...... Il est comme ça mon poto.

Donc, ne parles pas avant d'avoir vu et touché et testé... Et n'oublies pas que la plupart des pièces de ta moto ont été conçues par ordinateur !
L'inconnu a toujours fait peur ...


_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
pat77

Masculin
Nombre de messages : 144
Age : 61
Localisation : verneuil l'etang
Date d'inscription : 20/11/2006

Ma Moto
Modele: road king
Année: 2000

Re: Didacticiel montage Power Commander U.S.B III

Message par pat77 le Dim 7 Sep 2008 - 15:24

salut , une petite question quelle boitier je pourais mettre sur mon rk de 2000!
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14919
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Didacticiel montage Power Commander U.S.B III

Message par Tanxane le Dim 7 Sep 2008 - 17:06

pat77 a écrit:salut , une petite question quelle boitier je pourais mettre sur mon rk de 2000!

Pour un modèle touring EFI twin cam de 1999 à 2001, eu as le power commander spécifique sous la référence 802-511.

pour plus d'infos : http://fuelmotousa.com/harley_davidson_power_commander.htm

Il y a un bon paquet de maps différentes pour s'adapter à ta config.


_________________
"L'humour est une tentative pour décaper les grands sentiments de leur connerie. "
De Raymond QUENEAU
avatar
pat77

Masculin
Nombre de messages : 144
Age : 61
Localisation : verneuil l'etang
Date d'inscription : 20/11/2006

Ma Moto
Modele: road king
Année: 2000

Re: Didacticiel montage Power Commander U.S.B III

Message par pat77 le Dim 7 Sep 2008 - 18:01

ok mercie pour l'info bonne semaine a+
avatar
Tanxane
Admin

Masculin
Nombre de messages : 14919
Age : 51
Localisation : Cannes
Date d'inscription : 18/11/2006

Ma Moto
Modele: FXDB et XRV et 103SP
Année: 2006 et 1997

Re: Didacticiel montage Power Commander U.S.B III

Message par Tanxane le Dim 7 Sep 2008 - 18:17

Ah, j'avais oublié un détail :

Le PCIII USB permet aussi de modifier l'avance à l'allumage de +/- 10 °

@ Pat, si tu veux plus de détails, envoie moi un MP
